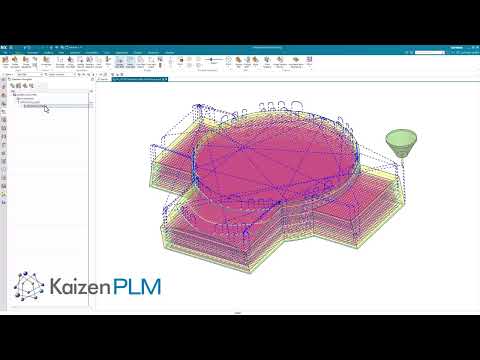

DELTA IT Siemens NX · CAM · Teamcenter · Digital Manufacturing SIEMENS NX 2506 · JUNE 2025 FUNCTIONAL RELEASE NX 2506 주요 신기능 상세 안내 설계–CAM–검사–적층 제조–현장 데이터까지. 반복 작업을 줄이고, 검증을 더 앞당기는 NX 2506의 공식 업데이트를 정리했습니다. Core Design   NX CAM   Inspection   Additive 안녕하십니까. 델타아이티 이정호 과장입니다. Siemens NX 2506은 설계자에게는 더 빠르고 직관적인 스케치·반복 형상 작성 환경을, 제조팀에는 공작기계 특성을 반영한 CAM 자동화와 충돌 검증을, 품질팀에는 검사 경로·측정 사이클 구성의 자동화를 제공하는 기능 릴리스입니다. 아래 내용은 Siemens가 공식적으로 공개한 NX 2506 Core Design 및 NX Manufacturing 업데이트 항목을 고객사 적용 관점에서 재구성한 상세 안내입니다. 현재 사용 중인 NX 구성과 별개로 NX X, Value-Based Licensing, Teamcenter 연계 기능은 라이선스·모듈 조건을 함께 확인해야 합니다.   EXECUTIVE SUMMARY NX 2506에서 실무적으로 달라지는 점 DESIGN 설계 의도를 덜 끊고 작성 스냅 피드백, 제스처, Profile 체인, Axial Pattern으로 반복 설계 동작을 단순화합니다. CAM 작성 과정에서 기계 위험 검증 Machine Powered Programming, 충돌 검사, 축 값 표시로 재가공 위험을 앞당겨 확인합니다. QUALITY / DATA 검사·제조 정보의 일관성 강화 측정 경로 자동화와 제조 데이터 버전 관리로 현장 정보 단절을 줄입니다. 01 · CORE DESIGN 스케치와 반복 형상 작성: 기본 작업을 더 빠르고 정확하게 NX 2506 Core Design의 중심은 ‘새로운 대형 명령’보다 설계자가 하루에도 수십 번 반복하는 Curve Creation의 입력 방식과 피드백을 개선하는 데 있습니다. 모델링 자체보다 기준선·프로파일·반복 요소 정의에서 시간을 많이 쓰는 팀에 특히 체감 효과가 큽니다. A. Sketch Curve Creation · 입력 상태를 바로 이해하는 UI 펜 모양 커서로 Create Curve Mode를 표시하고, 스냅 상태를 색상으로 구분합니다. 빨강은 스냅 없음, 노랑은 Curve 위의 Point-on-Curve, 초록은 Coincident 스냅을 의미합니다. 마우스뿐 아니라 스타일러스·터치 입력을 지원하며, Journal API 지원으로 반복 작업을 자동화하는 환경에도 활용할 수 있습니다. 업무 포인트: 스케치가 복잡할수록 “지금 정확히 어느 관계로 구속됐는지”를 즉시 판단하는 것이 수정 시간과 후속 모델 오류를 줄입니다. NX 2506 Sketch Curve Creation · 이미지 출처: Siemens Digital Industries Software B. 더 자연스러운 조작·제스처 기존 MB1 클릭과 MB1 누른 채 드래그를 함께 지원합니다. MB2 또는 커서 정지로 방향을 잠그고, MB2 또는 흔들기 제스처로 해제할 수 있습니다. 시작 핸들 드래그, 낙서 제스처 기반 Trim·Extend, 길이·각도·반경을 고정하는 Stamp 기능도 추가됐습니다. C. Line·Arc 안에서 Profile 생성 별도 Profile 명령으로 이동하지 않고 Line·Arc 명령 중에 MB3 메뉴로 Chain을 활성화하고 Line↔Arc를 전환할 수 있습니다. 체인 안에서 이전 곡선에 대한 접선·수직 스냅도 지원합니다. Line·Arc 명령 내 Profile 생성 · 이미지 출처: Siemens Digital Industries Software D. Tangent Sliding · Line from Mid-point · Rectangle from Center Line에서 Arc로 이어지는 Profile은 Tangent Sliding으로 Arc를 선 위에서 매끄럽게 이동할 수 있고, Snap Point를 통과하거나 흔들기 제스처로 Tangency를 끊을 수 있습니다. Line from Mid-point는 처음 선택한 점을 선의 중앙으로 삼아 양방향으로 생성하며, Rectangle from Center는 중심점과 참조선을 함께 만들어 대칭 구조와 중심 기준 수정에 유리합니다. E. Axial Pattern · 원통·원추 형상의 반복 요소를 한 번에 정의 원주 방향 패턴과 축 방향 패턴을 한 작업에서 조합합니다. 원통뿐 아니라 원추면, Axial Stagger까지 지원하며 Pattern Feature·Pattern Geometry·Pattern Face·Reference Pattern에 적용할 수 있습니다. 원형 부품의 홀, 리브, 돌기, 반복 구조를 정의할 때 별도 Pattern을 여러 번 만들 필요를 줄입니다. Axial Pattern · 이미지 출처: Siemens Digital Industries Software   02 · NX CAM / NX X MANUFACTURING CAM: 더 적은 수동 설정으로 공정 작성과 기계 검증을 함께 NX 2506 Manufacturing의 핵심은 CAM 프로그램을 만든 뒤 별도 검증하는 흐름에서 벗어나, 공작기계의 특성과 제한을 프로그래밍 중에 반영하는 것입니다. 공구·홀더·기계 축·충돌·Toolpath까지 같은 맥락에서 확인할 수 있도록 기능을 확장했습니다. A. NX X Manufacturing Essentials NX X Manufacturing에 Essentials라는 새로운 기본 티어가 추가됐습니다. 3D Part와 제조 데이터를 보고, Setup·Operation·Toolpath를 검토하며, Postprocessing과 Shop Documentation을 활용하는 입문형 구성이 핵심입니다. B. Built-in Data Management CAM·적층 제조·검사 데이터의 Version과 Revision, NC Program 접근 권한, Check-in/Check-out, Release Workflow를 중앙화해 오래된 NC 파일이나 서로 다른 작업본 때문에 생기는 현장 오류를 줄이는 방향입니다. NX X Manufacturing Built-in Data Management · 이미지 출처: Siemens Digital Industries Software C. App Hub · CAM 환경 안에서 필요한 앱을 설치·업데이트 App Hub는 NX CAM Power Naming, NX CAM Commissioning Manager 등 모듈형·서드파티 앱을 CAM Applications Ribbon에서 바로 탐색·설치·실행하는 클라우드 기반 Marketplace입니다. 브라우저를 따로 열지 않고 CAM 환경 안에서 앱을 관리하는 것이 특징입니다. NX CAM App Hub · 이미지 출처: Siemens Digital Industries Software D. Machine Powered Programming · 부품과 장비 능력을 기준으로 공정 설정 지원 NX CAM이 부품 설계와 장비 능력을 고려해 Operation 설정을 지원하고, 상황에 맞는 Prompt를 제공하는 자동화 기능입니다. 모든 파라미터를 수동으로 조정하는 비중을 줄이고, 신규 사용자에게는 작업 맥락을 안내하며, 숙련자에게는 반복 설정을 덜어주는 방식입니다. 연계 개선: Display Tool in Machine으로 기계 상태를 시각화하고, Check Tool Path for Machine Collisions로 숨은 충돌 가능성까지 자동 확인합니다. Mill-turn 환경에서는 기계 축 값을 실시간으로 보고, Slider·수동 입력·Toolpath Animation으로 축 한계 위반을 사전에 확인할 수 있습니다. Check Tool Path for Machine Collisions · 이미지 출처: Siemens Digital Industries Software E. Graphical Tool Interaction Operation Navigator나 Machine Setup Configurator의 긴 목록에서 찾지 않고, 그래픽 화면의 공구를 직접 클릭해 명칭 확인·삭제·재배치합니다. 공구와 Carrier가 많은 복잡한 장비 셋업에서 특히 유리합니다. F. Tool Holder Support Changeable Head, Turning Holder, Drill Holder를 기존의 모호한 _DEVICE·_HEAD 표기 대신 TOOL_HOLDER로 명확히 분류합니다. 설정한 Tool·Holder 구성이 가공 중 예상치 못하게 변하지 않도록 관리하는 데 초점이 있습니다. G. Face Milling 업데이트 · 가공 설정 수를 줄이고 Toolpath 품질을 높이는 기능 Facing Spiral은 Circular·Morph Spiral을 지원하고, Overhang·Floor Thickness·Start Point 변경을 실시간 시각 피드백으로 확인합니다. 2D Wall Profiling은 필요한 항목 중심 UI와 즉시 Toolpath Preview를 제공하며 Flat·Chamfer·Ball Mill을 지원합니다. 2D Face Mill Mid-Pass는 여러 면을 하나의 Operation에서 처리하고, 가까운 면은 Merge Distance로 부드럽게 연결합니다. Facing Zig Zag의 Contain path는 실제 가공면 위의 재료만 대상으로 경로를 생성하도록 개선해 불필요한 이동과 가공을 줄입니다. Circular Spiral · Morph Spiral Face Milling · 이미지 출처: Siemens Digital Industries Software   03 · ON-MACHINE PROBING / CMM INSPECTION 검사: 측정 셋업과 Path 생성의 반복 작업을 자동화 측정은 실제 공정에서 빈번히 병목이 되는 단계입니다. NX 2506은 On-Machine Probing과 CMM Inspection에서 여러 측정점을 선택하고, Cycle을 구성하며, Feature별 검사 방식을 적용하는 반복 단계를 줄이는 데 집중했습니다. A. Machine Cycle Manager 시각적 Control Center에서 측정 Cycle을 구성·관리합니다. Custom Cycle을 생성·배포하고, 화면에 표시할 정보를 정리하며, 사전 정의 Parameter로 일관된 측정 설정을 만드는 데 활용할 수 있습니다. B. Multi-Point Measurement Snap으로 여러 측정점을 빠르게 선택하고 자동 번호를 부여합니다. 순서는 수동 조정 또는 최단 경로 Logic으로 최적화할 수 있으며, Sinumerik의 MEAS Function 및 Toolpath Animation 검증을 지원합니다. Machine Cycle Manager · 이미지 출처: Siemens Digital Industries Software C. Cycle Programming UI · 설정 단계 축소 Lock 상태를 해제하지 않고도 값을 직접 편집하는 방식으로 Cycle Program 수정 단계를 줄였습니다. Hexagon Tool Probe 그래픽과 Parameter Suggestion을 추가해 신규 셋업·기존 Cycle 최적화 시 Trial and Error를 줄이는 것이 목적입니다. D. Adaptive Inspection Path Generation Feature Type별로 적합한 검사 방식을 화면에서 선택하면 최적화된 Inspection Path를 자동 생성합니다. 여러 Feature에 서로 다른 검사 방법을 한 번에 정의할 수 있어, 반복된 수동 Path 설정을 줄입니다. E. Model Based Definition – Constructed Features: Logic Editor에서 교차선, 중점, Best-fit Geometry 등 Constructed Feature 생성을 자동화해 복잡 부품의 CMM Program 일관성을 높입니다. Adaptive Inspection Path Generation · 이미지 출처: Siemens Digital Industries Software   04 · ADDITIVE MANUFACTURING 적층 제조: Build 리스크를 미리 보고, 공정 파라미터를 더 세밀하게 제어 NX 2506 Additive Manufacturing은 배치 단계의 위험 회피, 적층 전 단면 분석, 장비 연계, Thinwall Toolpath 자동화, 재료 투입량 추적, Toolpath 길이 조건별 공정 Parameter 제어로 구성됩니다. A. No-Build Zones Sensor·Fixture 또는 품질이 불안정한 영역을 Build Tray에서 제외 구역으로 지정합니다. 2D·3D Nesting 시 NX가 부품을 이 영역에서 자동으로 피하고, Build Tray Template에 저장해 재사용할 수 있습니다. B. Slice Area Distribution Checker Layer별 단면적 변화를 분석해 열응력·결함 가능성이 높은 급격한 변화 구간을 확인합니다. 단일 Part 또는 전체 Build Tray 분석이 가능하며, 적층 전 배치와 Build 조건을 개선하는 근거로 활용할 수 있습니다. No-Build Zones · 이미지 출처: Siemens Digital Industries Software C. Build Processor for Farsoon Siemens Build Processor Server를 활용해 Farsoon Makestar에서 사용하는 Native .FAR File을 생성합니다. Polymer와 Metal System을 모두 대상으로 하며, Farsoon의 Build Strategy File을 이용해 설계–적층 장비 사이의 추가 변환 단계를 줄이는 방식입니다. D. Freeform Thinwall Offsets 다수 Bead가 필요한 Thinwall 부품에서 Surface Offset, Operation 복제, 끊어진 Toolpath를 수동으로 정리하던 작업을 자동화합니다. Drive Surface를 따라 또는 가로질러 연속 Bead를 만들고 Offset Direction·Step-over를 제어합니다. E. Deposition Length per Layer Layer·Region·Pattern 단위로 실제 재료가 어느 정도 적층되는지 확인합니다. Spool 관리와 공정 Parameter 조정의 근거를 제공하며, 기존 File도 Cutterpath를 재계산하면 이 정보를 사용할 수 있습니다. F. Build Styles with Length Toolpath Segment 길이 또는 Step-over 조건에 따라 Process Parameter Rule을 적용합니다. 복잡한 Toolpath에서 일률적인 조건만 쓰던 한계를 보완해, Part Quality를 세밀하게 제어할 수 있습니다. Slice Area Distribution Checker · 이미지 출처: Siemens Digital Industries Software   05 · DATA MANAGEMENT / FACTORY PLANNING 제조 데이터와 라인 계획: 현장 연결성과 협업 범위를 확장 NX 2506은 CAD·CAM 내부의 기능 개선을 넘어 Teamcenter, Active Workspace, Manufacturing Resource Library, Shop Floor Connect, Process Simulate와의 연결을 강화했습니다. 이 영역은 NX 단독 사용 환경보다 Teamcenter·Tecnomatix까지 연계하는 고객사에서 효과가 크게 나타날 수 있습니다. A. Active Workspace Attribute Applicability 현재 작업에 필요한 분류 Property만 강조·필터링합니다. 예를 들어 NX CAM 업무에서는 CAM 관련 Attribute만 보이게 하여, 긴 속성 목록을 찾아보는 시간을 줄입니다. B. DIN 4000-180 Collision Parameters Manufacturing Resource Library에서 DIN 4000-180 표준을 지원합니다. Tool Assembly의 충돌 관련 치수·형상을 더 일관되게 표현하고, Siemens Mcenter와의 연계를 지원합니다. C. Brownfield Connector · 기존 CNC·PLC를 Shop Floor Connect와 연결 Shop Floor Connect와 Brownfield Connector를 연계해, 기존 Legacy CNC·PLC Controller를 대규모 Hardware 교체 없이 NX·Teamcenter와 연결하는 방향입니다. NC Data 교환을 자동화하고 Shopfloor Feedback을 수집해 공정 개선에 활용할 수 있습니다. D. Assembly Line Planner X · Multi-User Collaboration 여러 사용자가 동일한 Assembly Line을 동시에 계획·편집할 수 있게 합니다. Teamcenter Integration에서 Manual Check-out, Assembly Line Planner에서 Automatic Check-out 설정을 활용해 협업 중 충돌을 줄입니다. E. Line Designer X · 동시 Layout Planning과 NX–Process Simulate 연결 Manufacturing Check-out·Check-in을 자동 관리해 여러 사용자의 Layout Planning을 지원합니다. NX와 Process Simulate 간 Single Part Kinematics를 공유하며, 한 시스템에서 정의한 Kinematics를 다른 시스템에서 다시 만들지 않도록 합니다. F. Connector Expression Propagation Source와 Target Component의 Expression이 달라도 Propagate Parameter로 연결·검토·편집합니다. Mapping을 Cache하여 이후 연결에 재사용할 수 있어 Conveyor 등 Layout Component를 반복 배치하는 업무에 유용합니다. Shop Floor Connect · Brownfield Connector 연계 · 이미지 출처: Siemens Digital Industries Software   06 · CUSTOMER APPLICATION GUIDE 우리 회사에는 무엇부터 적용하면 좋을까요? 설계 부서 중심의 기존 NX 사용자 Curve Creation, Line·Arc Profile, Tangent Sliding, Mid-point Line·Center Rectangle, Axial Pattern을 대표 부품으로 테스트해 보시는 것이 좋습니다. 사내 Template, Customer Defaults, Journal·NX Open 자동화와의 호환성도 함께 확인해야 합니다.   CAM 운영팀 Machine Powered Programming과 Collision Check는 장비 Kinematic, Machine Kit, Postprocessor, Tool Library, 실제 NC 검증 절차에 따라 효과가 달라집니다. 대표 장비·대표 Part·대표 Toolpath를 기준으로 사전 검증하는 것이 안전합니다.   품질·적층 제조·스마트팩토리 확장 고객사 On-Machine Probing, CMM Path, Additive Build Risk 분석, Teamcenter·Active Workspace·Shop Floor Connect까지는 보유 모듈과 현장 시스템의 연결 범위를 먼저 설계해야 합니다. ‘기능 사용 가능 여부’보다 현재 데이터 흐름에서 어떤 단절을 해결할지부터 정의하는 방식이 효과적입니다.   07 · VIDEO RESOURCE 영상으로 빠르게 확인하는 NX 2506 대부분의 메일 클라이언트에서는 동영상 자동 재생이 제한됩니다. 아래 이미지를 클릭하면 YouTube 영상이 새 창에서 열립니다. ▶ Siemens Software · What’s New in Designcenter NX – June 2025 Premiere 보기 ▶ NX 2506 Manufacturing 주요 기능 영상 보기 ▶ NX 2506 Additive Manufacturing · Deposition Insight 영상 보기 반드시 확인할 라이선스·적용 범위 본문에 소개한 기능 가운데 NX X Manufacturing Essentials, Built-in Data Management, Value-Based Licensing Add-ons, On-Machine Probing, CMM Inspection, Machine Powered Programming, Assembly Line Planner X, Line Designer X 등은 고객사의 보유 제품군·옵션·Teamcenter 통합·Machine Kit·Postprocessor 구성에 따라 사용 가능 범위가 달라질 수 있습니다. 따라서 버전 업그레이드 전에는 기능 목록만 비교하지 말고 실제 부품·장비·NC·검사 시나리오를 기준으로 검증하는 것이 중요합니다. DELTA IT CONSULTING NX 2506, 우리 환경에서 무엇이 가장 효과적인지 점검해 보세요. NX CAD·CAM·CMM·적층 제조·Teamcenter·현장 데이터 흐름까지 보유 라이선스와 실제 업무 기준으로 적용 범위를 검토해 드립니다. NX 2506 적용 및 업그레이드 상담 문의 → 공식 기능 출처 NX 2506 Core Design 공식 안내 | NX 2506 Manufacturing 공식 안내 델타아이티 이정호 과장 Siemens NX · CAM · Teamcenter · Digital Manufacturing 컨설팅 DELTA IT 본 메일은 Siemens NX 2506 기능 소개를 위해 작성되었습니다. 외부 이미지·동영상은 출처 제공자의 정책 또는 공개 상태에 따라 표시되지 않을 수 있습니다.
